Le tuyau de plomberie peut-être composé d’au moins 7 matériaux différents. Ils n’ont ni tous le même prix, ni les mêmes méthodes de raccordement. Découvrez comment choisir les tuyaux de votre maison et comment les raccorder.

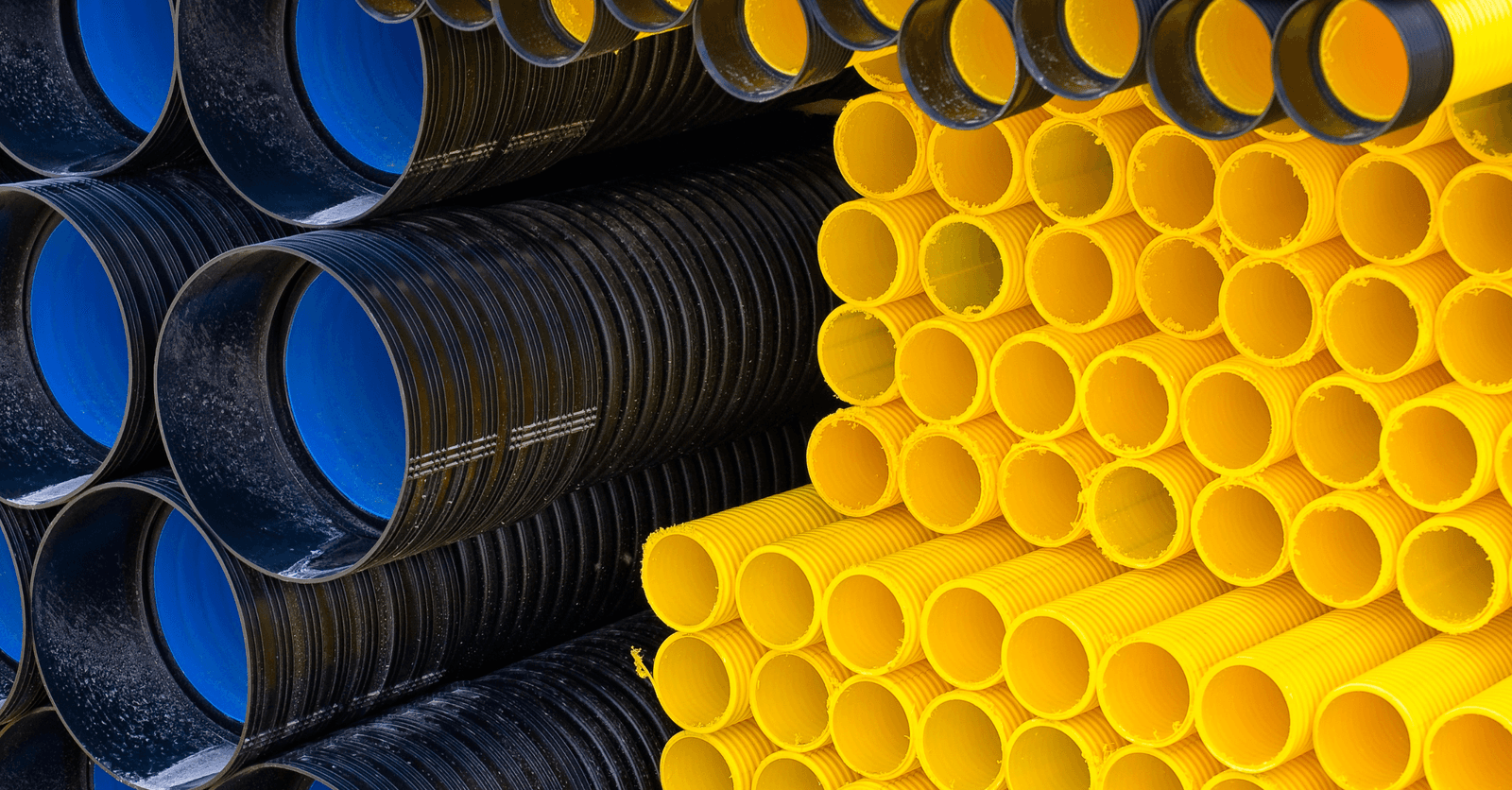

Quels sont les différents types de tuyaux et raccords ?

Source : Canva

Les tuyaux sont disponibles dans une variété de matériaux que nous allons vous présenter. Chaque type de tuyau a ses propres caractéristiques et bénéfices. Vous devez donc les choisir en fonction des besoins spécifiques de votre projet de plomberie.

PVC

Il y a 3 principales tailles de tuyaux en PVC :

• 3 po (toilettes)

• 2 po (conduit de douche)

• ½ po (lavabo)

Avec ces tuyaux viennent de nombreux raccords, notamment des coudes :

• 90° mâle-femelle 3po : 12.50$

• 45° femelle 3 po : 13$

• 22.5° femelle 4 po : 9$

Mais aussi d’autres raccords, comme :

• Les adaptateurs ¼ po et ⅜ po : 5.20$

• Les « T » femelles 4 po : 16$

Certaines de ces pièces sont mâles et femelles.

Prix des tuyaux en PVC

• Tuyau vinyle PVC renforcé 1 po : 200$  (rouleau de 50 pi)

• Tuyau vinyle PVC flexible 1 ½ po : 410$ (rouleau de 50 pi)

• Tube PVC ¾ po de 20 pi : 14$

• Tube PVC ¼ po de 25 pi : 13$

Acier

Comme pour le PVC, il existe 3 principales tailles de tuyaux en acier :

• 1 po

• ½ po

• ¾ po

Contrairement au PEX et au cuivre, le diamètre des tuyaux en acier se mesure de l’intérieur et non de l’extérieur.

Prix des tuyaux en acier et des raccords adaptés

• Des tuyaux en acier noir ½ po sur 48 po : 17$

• Des tuyaux en acier galvanisé ¾ po sur 10 po : 35$

• Des adaptateurs 1 po : 5.39$

• Des raccords droits mâle ½ po sur 6 po : 2.59$

• Des manchons ¾ po : 2.89$

• Des raccords ¾ po à 90° : 2.39$

• Des raccords en « T » : 2.79$

 Comment monter un tel circuit ?

L’adaptateur, ou réducteur, est un raccord qui permet de changer la taille des tuyaux sur le circuit, en passant par exemple d’un tuyau d’½ po d’un côté, à un tuyau de ¾ po de l’autre côté. Il existe aussi des réducteurs en « T ».

Autre type de raccord très important : le raccord union. Il s’agit d’un type de raccord surmonté d’une bague. Une fois en place, la bague peut être dévissée pour séparer les 2 tuyaux. Ce raccord facilite les opérations de maintenance.

Enfin, il est possible de monter 2 types de robinet sur ce circuit :

• Un robinet à bille : 13$

• Une vanne filetée : 15$

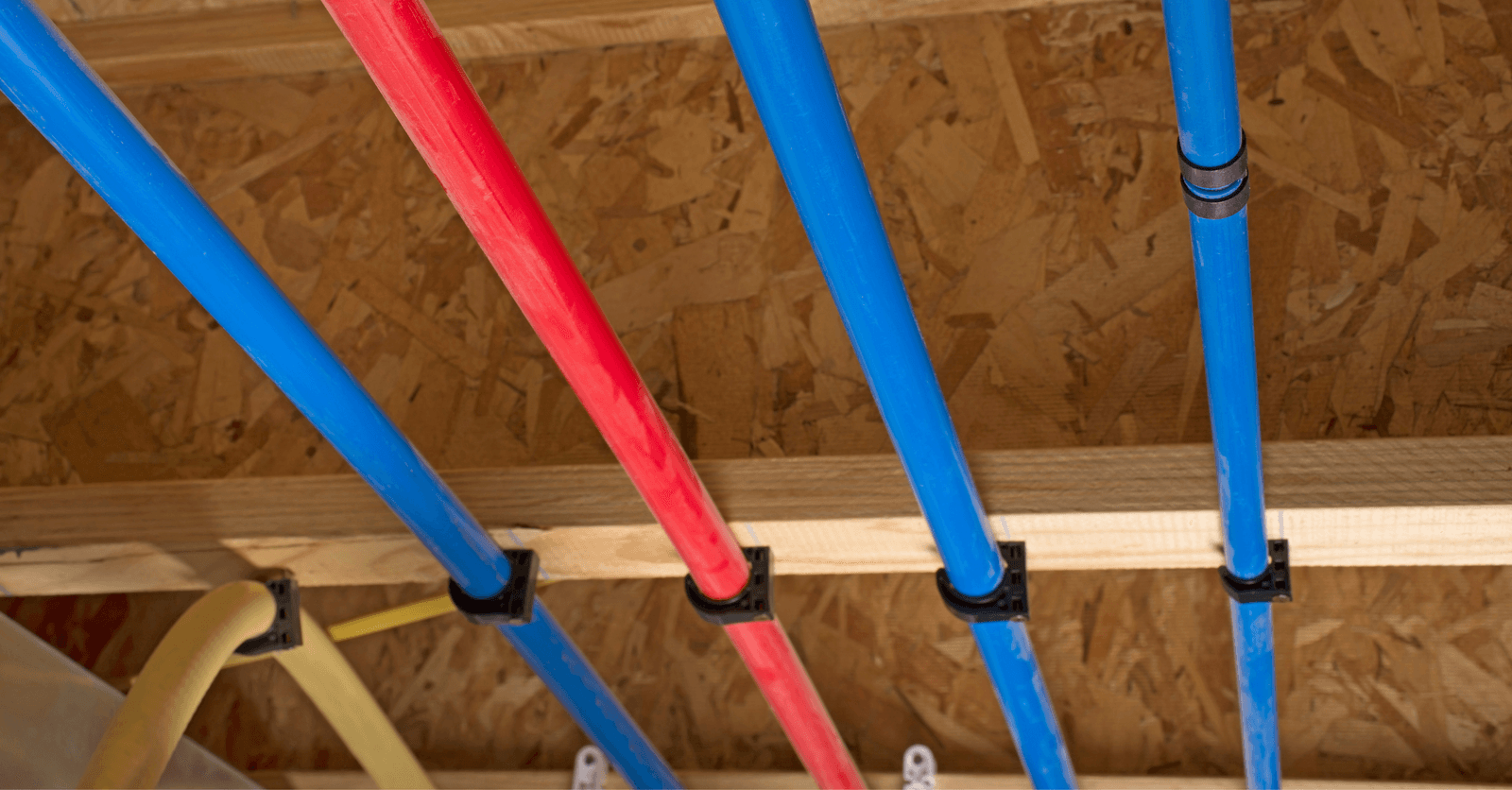

Plastique

Source : Canva

Les tuyaux en plastique se révèlent être des éléments indispensables dans le domaine de la plomberie, alliant une résistance exceptionnelle à une flexibilité inégalée.

Prix des tuyaux en plastique

• Tuyau ½ po 10 pi : 8.40$

• Tuyau bleu ½ po sur 100 pi : 55$

• Tuyau rouge ½ po sur 100 pi : 55$

• Raccord « T » ½ po : 11.50$

• Réducteur (adaptateur) ½ po : 2.70$

• Raccord droit ⅜ po sur 20 po : 5.50$

Cuivre

 Le cuivre occupe une position de leader en plomberie grâce à ses vertus indéniables. En neutralisant les bactéries, il garantit la qualité de l'eau, tout en contribuant au bon fonctionnement de l'organisme humain. C'est pourquoi de nombreux professionnels en font toujours leur premier choix.

Prix des tuyaux en plastique

• Manchon ½ po : 22$

• Attaches pour tuyau ½ po 6.50$ (paquet de 25)

• Tuyau ¾ po pour 6 pi : 35$

• Tuyau ½ po pour 6 pi : 25$

• Raccord à compression droit ⅝ po : 4.30$

• Coude 90° 1 po : 3$

• Réducteur (adaptateur) 1 po : 6$

En ABS

Les tuyaux en ABS sont des acteurs incontournables dans le domaine de la plomberie, offrant une combinaison unique de durabilité et de polyvalence. Leur présence est de plus en plus notable dans les systèmes de plomberie modernes.

Prix des tuyaux en ABS

• ½ po - ¼ po : 3$

• Coude 90° : 2.60$

• Raccord femelle 45° 3 po : 12$

• Coude femelle 60° 3 po : 10$

• Raccord en « T » ½ po : 10$

• Adaptateur tuyau femelle ½ - ¼ po : 6.25$

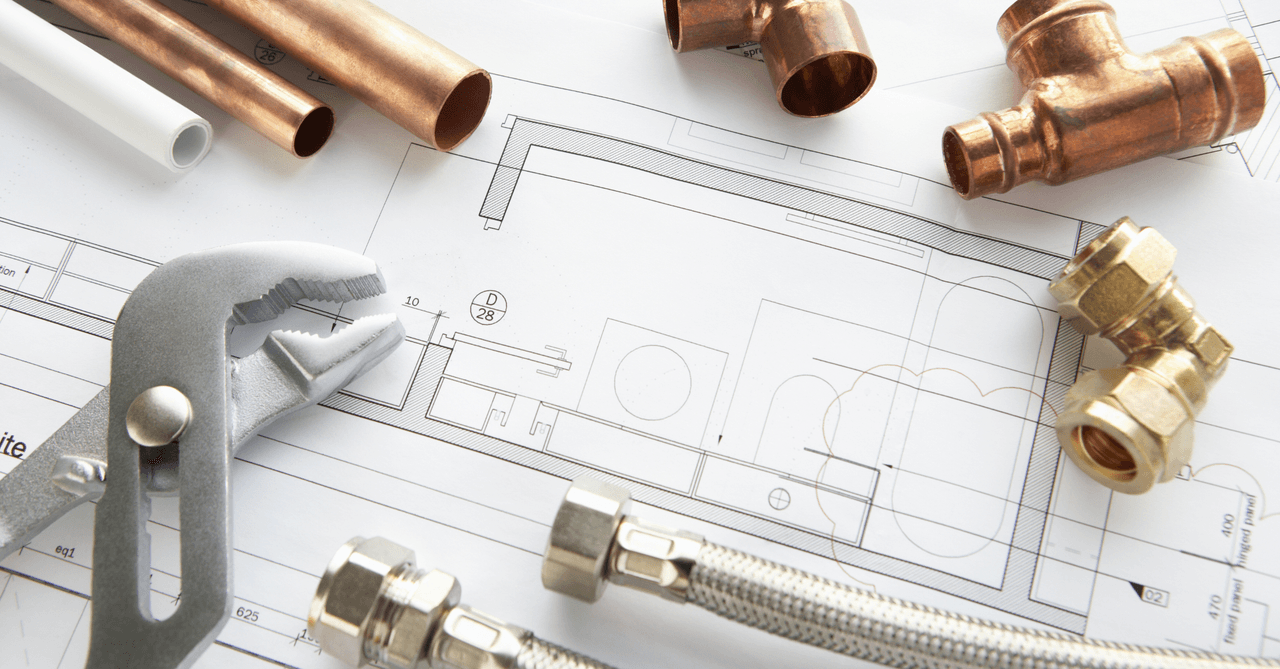

PEX

Source : Canva

Les raccords du PEX (polyéthylène réticulé) sont en plastique ou en laiton et sont disponibles dans les formes classiques avec une circonférence de ¾ po ou ½ po principalement :

Prix des tuyaux en ABS

• Raccords en « T » ½ po - ½ po - ¾ po : 1.15$

• Réducteur ¾ po - ½ po : 0.59$

• Réducteur en « T » ½ po - ¾ po : 1.15$

• Raccord coudé, 90°, ¾ po en paquet de 25 : 27$

• Anneaux ½ po, paquet de 100 : 34.50$

Flexible

Les raccords flexibles se démarquent comme des éléments essentiels dans le paysage de la plomberie moderne, offrant une solution adaptative aux défis d'installation. Leur capacité à conjuguer la durabilité avec une grande flexibilité en fait une option privilégiée pour une variété d'applications.

• Raccord flexible acier ⅜ po : 8$

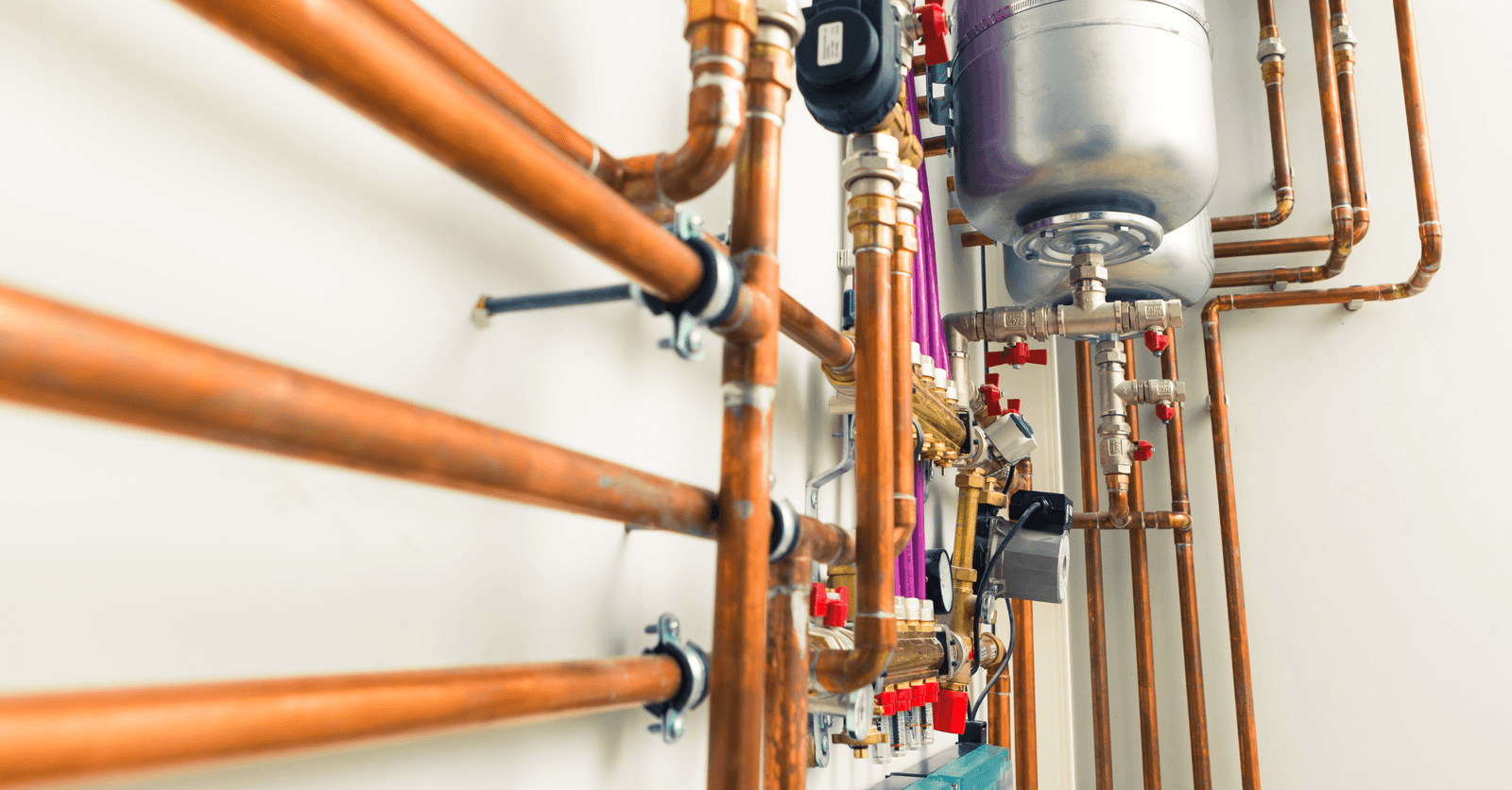

Comment raccorder un tuyau de plomberie dans la maison ?

Source : Canva

La méthode de raccordement dépend du type de tuyau. Voici ce qu'il faut savoir:

Comment raccorder un tuyau en PVC ?

Il existe de nombreux types de raccords, qui vont d’un angle de 22° à un angle de 90°. Nous les verrons plus en détail dans la deuxième partie de cet article. Ce qu’il faut savoir, c’est que certaines de ces pièces sont mâles et d'autres, femelles.

Pour raccorder 2 tubes de PVC ensemble, il suffit d’utiliser de la colle spéciale PVC. Elle se présente soit sous forme liquide, soit sous forme de gel. Pour coller les tuyaux ensemble, il convient d’appliquer la colle tant sur l’extérieur du tuyau qu’à l’intérieur du raccord.

La coupe du tuyau en PVC est aussi extrêmement simple à réaliser. Il suffit d’utiliser une scie à métaux. Si vous avez besoin de couper un tuyau déjà en place, et dans un coin, la meilleure solution est d’utiliser un outil multifonction.

Comment raccorder un tuyau en acier ?

Les tuyaux en acier galvanisé sont particulièrement rigides et les raccords extrêmement résistants.

Ces tuyaux possèdent des extrémités filetées de forme conique. Cela veut dire que plus ils sont vissés sur le raccord, puis la connexion est serrée. Ainsi, il existe des filetages mâles et des filetages femelles.

Différents types de raccords existent, comme les raccords en T», les coudes, les raccords à 45°, etc. Toutefois, pour assurer l’étanchéité du circuit, il est nécessaire d’utiliser du téflon. Celui-ci se présente sous 2 formes :

• Une bande (type ruban adhésif)

• Une pâte

Ces 2 types de produits peuvent être utilisés ensemble.

Comment raccorder des tuyaux en plastique ?

Il existe différents types de tuyaux en plastique :

• Le PE (polyéthylène)

• Le PPR (copolymère statique de polypropylène)

Chacun de ces matériaux a ses avantages et ses inconvénients. Par rapport au PVC, le premier inconvénient est probablement la méthode à utiliser pour raccorder ce type de tubes.

Les tubes PE doivent être raccordés en utilisant l’une de ces 3 techniques :

• Par raccords électrosoudables

• Par fusion bout-à-bout

• Par raccords mécaniques

Les tuyaux en PPR doivent être raccordés par une machine de fusion.

Comment raccorder des tuyaux en cuivre ?

Source : Canva

La bonne vieille méthode est celle de la soudure. Toutefois, souder des tuyaux en cuivre dans une maison, c’est prendre le risque de créer un départ de feu. C’est la raison pour laquelle l’industrie a développé des alternatives.

Le système ProPress

Les professionnels de la plomberie utilisent une presse à tuyaux qui peut être manuelle ou bien automatique. Le système est actuellement connu sous le nom de ProPress, et l’entreprise Viega est leader du marché.

Le système consiste en un raccord spécialement conçu pour être compressé sur les tuyaux à joindre. Formé d’un anneau en élastomère de type EPDM, HNBR ou FKM, ce matériau se plaque sur le tuyau après compression et assure son étanchéité.

Raccords à pousser pour connecter

Le raccord à pousser pour connecter est également formé d’un anneau, mais celui-ci n’est pas en élastomère. Au contraire, il s’agit d’une pièce de métal munie de dents. Dans un sens, le tuyau entre sans peine, tandis que dans l’autre, il ne peut plus sortir.

Bloqué par les dents, le tuyau à raccorder est si fermement arrimé qu’en forçant pour le retirer ce n’est pas l’anneau qui se brise, mais le tuyau en cuivre qui se déchire.

La seule chose sur laquelle vous devez veiller, est d’insérer un tuyau dont le bout est propre et non tranchant, pour éviter d’abîmer le rond métallique dentelé.

Les raccords à pousser pour connecter ont toutefois un point faible : le tuyau peut tourner sur lui-même. C’est-à-dire que le circuit, une fois terminé, peut bouger un petit peu.

Le raccord à compression

3 éléments composent ce type de raccord :

• La virole

• L’écrou à compression

• Le raccord

La virole est une sorte d’anneau qui doit être passé sur le tuyau à raccorder. Vient ensuite l’écrou, puis le raccord. La virole est glissée jusqu’au raccord et l’écrou vient se visser derrière, contre le raccord. Le rôle de la virole est double :

• Supporter la torsion

• Résister à l’arrachement

Comment raccorder des tuyaux en ABS ?

Les tuyaux en ABS (Acrylonitrile Butadiene Styrene) sont une forme de plastique. Pour raccorder ce type de tuyau, comme pour le PVC, il suffit de le coller avec la colle adéquate. Cette dernière est vendue sous le nom de ciment ABS.

Comment raccorder des tuyaux en PEX ?

Le PEX est un tuyau extrêmement flexible, qui est disponible en 2 couleurs :

• Le bleu (eau froide)

• Le rouge (eau chaude)

Pour raccorder du PEX, il est nécessaire d’insérer un raccord nervuré dans le tube, puis de sertir le point de raccordement avec une bague d’étanchéité. Les dents présentes sur cette bague permettent de sceller le raccord.

Une connexion par pression existe également. Il s’agit d’une méthode dans laquelle le tuyau est inséré dans un raccord muni d’une bague en acier. Cet anneau vient enserrer le tube et assurer l’étanchéité. Toutefois, elle est moins précise que la précédente.

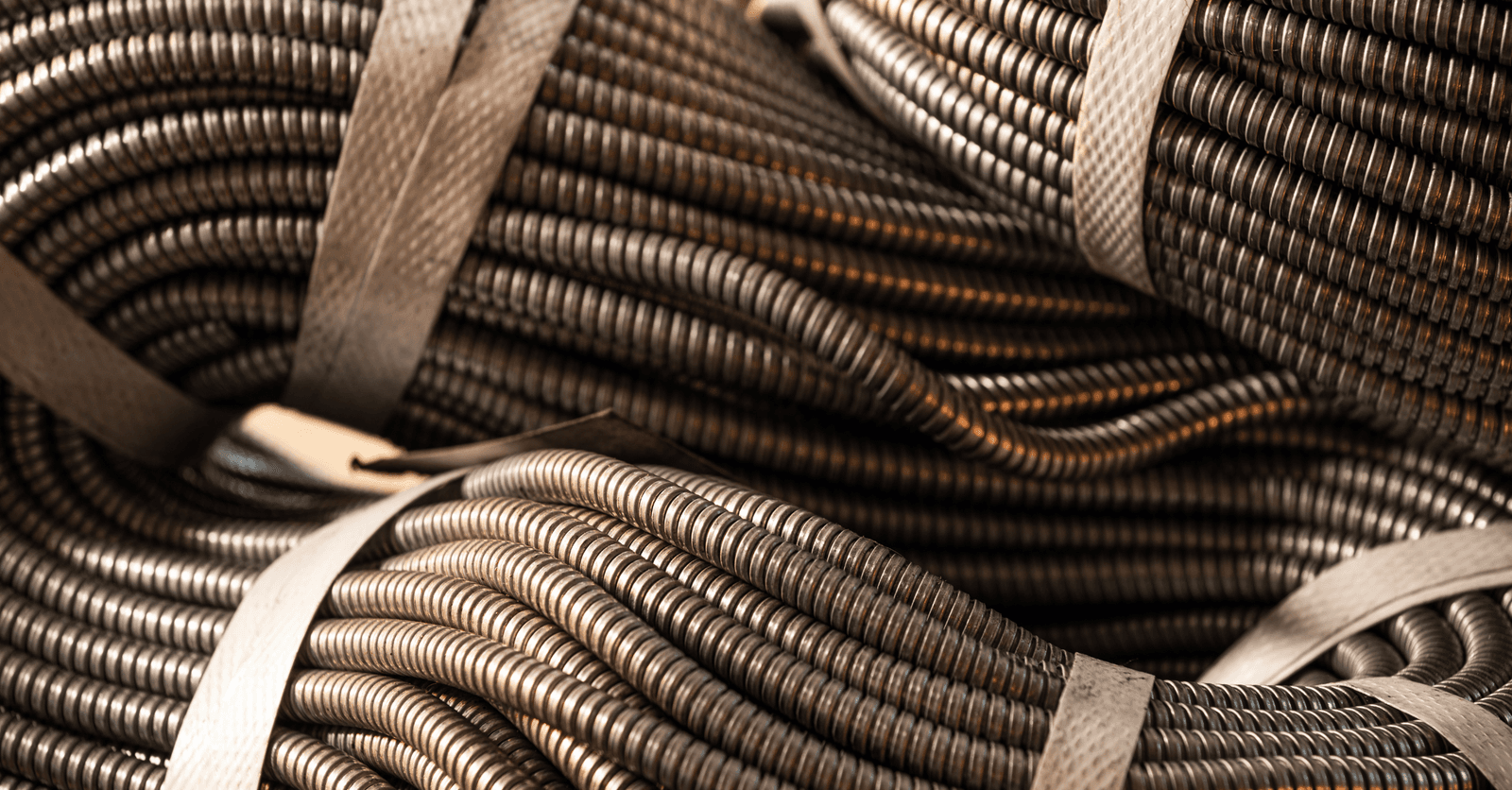

Comment raccorder un tuyau flexible ?

Source : Canva

Généralement, un tuyau flexible se raccorde à un circuit déjà existant. Il sert souvent d’entrée d’eau dans les lavabos. Pour ce faire, vous ajoutez une vanne d’arrêt sur le tuyau de votre circuit d’eau. C’est sur cette vanne que va se visser le tuyau flexible.

Caractéristiques des supports pour la tuyauterie

Les supports de tuyauterie permettent la fixation du circuit à un support. Ils s’adaptent aux tuyaux qu’ils doivent soutenir, grâce à :

• Un filetage adapté

• Un diamètre correspondant à celui du tuyau

• Un traitement de surface

• Une doublure isolante et protectrice

• Une température d’utilisation minimale et maximale
