Travaux intérieursComment faire une installation de multicouche en plomberie ?
Vous rénovez, ajoutez un sanitaire ou construisez votre maison ? Le tube multicouche pour la plomberie est le matériau qu’il vous faut.
Utilisé autant dans les bâtiments résidentiels que commerciaux pour acheminer l’eau des robinets ou des radiateurs, le tuyau multicouche est tout simplement révolutionnaire. Découvrez pourquoi et quelles sont les caractéristiques de montage.

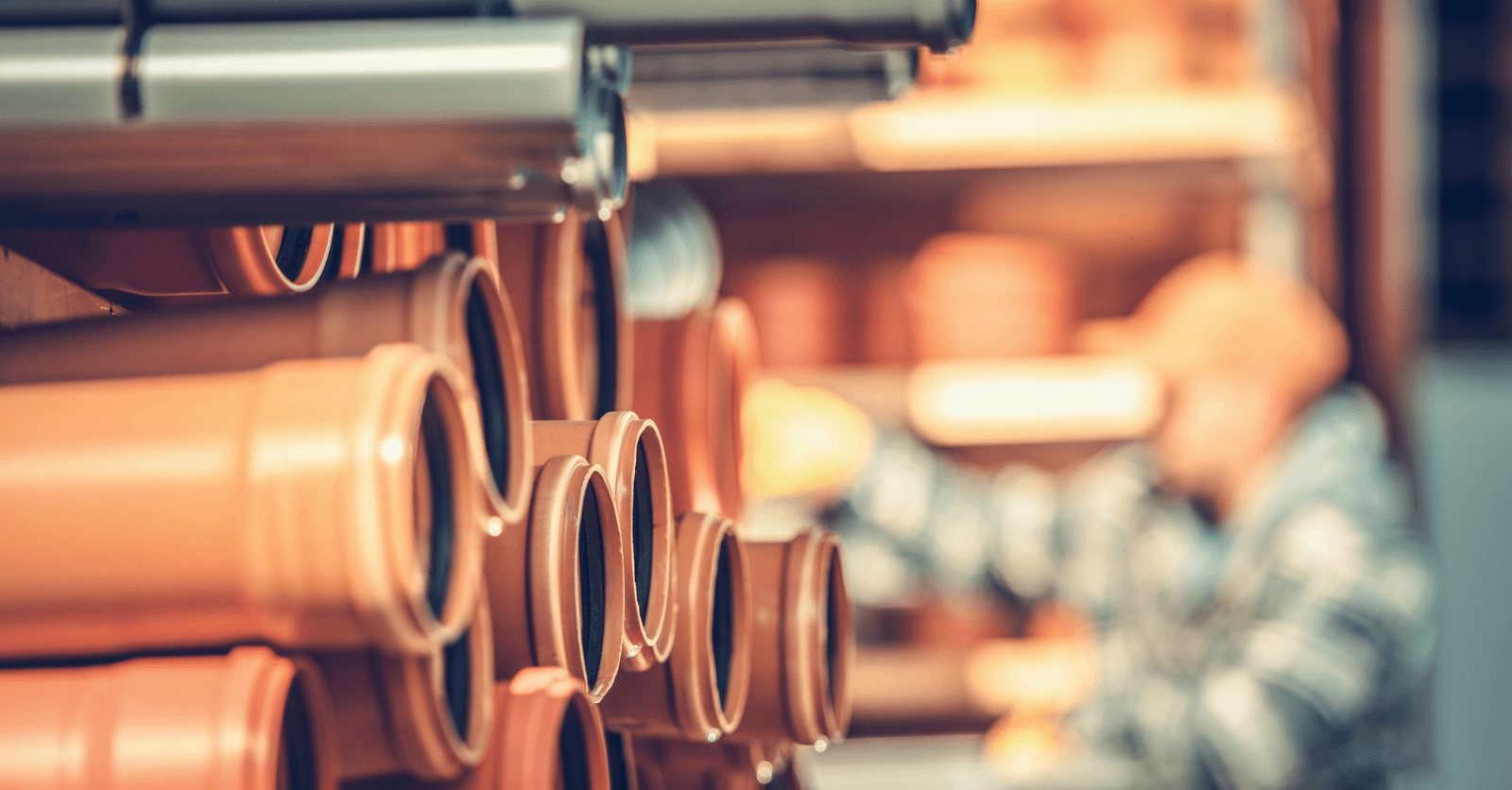

Source : Canva
Un tube multicouche est un tuyau composé de trois couches :
1 couche de plastique (PE-X, PE-RT II ou P-EX),
1 couche d’aluminium (0.2 à 0.7 mm d’épaisseur),
1 couche de plastique.
C’est la raison pour laquelle le tuyau multicouche est aussi appelé PAP, pour Polymer-Aluminium-Polymer.
Ce système permet de tirer parti des avantages des deux types de matériaux, c’est-à-dire de la flexibilité du plastique et de la résistance du métal.
Plus précisément, la couche d’aluminium apporte :
Une compensation de la mémoire de forme (le tuyau déroulé ne se recourbe pas),
Réduit l’affaissement des tuyaux en plastique,
Une plus grande résistance à la pression.
Tandis que les couches de plastiques :
Protègent l’aluminium de la corrosion,
Empêchent les piqûres sur l’aluminium,
Possèdent une rugosité de surface identique au cuivre (0.007 mm).
Ainsi, les tuyaux multicouches sont naturellement résistants à la corrosion et supportent très bien les températures et les pressions contenues dans les circuits d’eau courante. Leur faible rugosité limite les chutes de pression et l’accumulation de calcaire ou de biofilms.
Surtout, l’ajout d’une couche d’aluminium permet de lutter contre le principal problème des tuyaux en plastique : le passage de l’oxygène. Ce phénomène produit en effet une oxygénation de l’eau dans les circuits fermés.

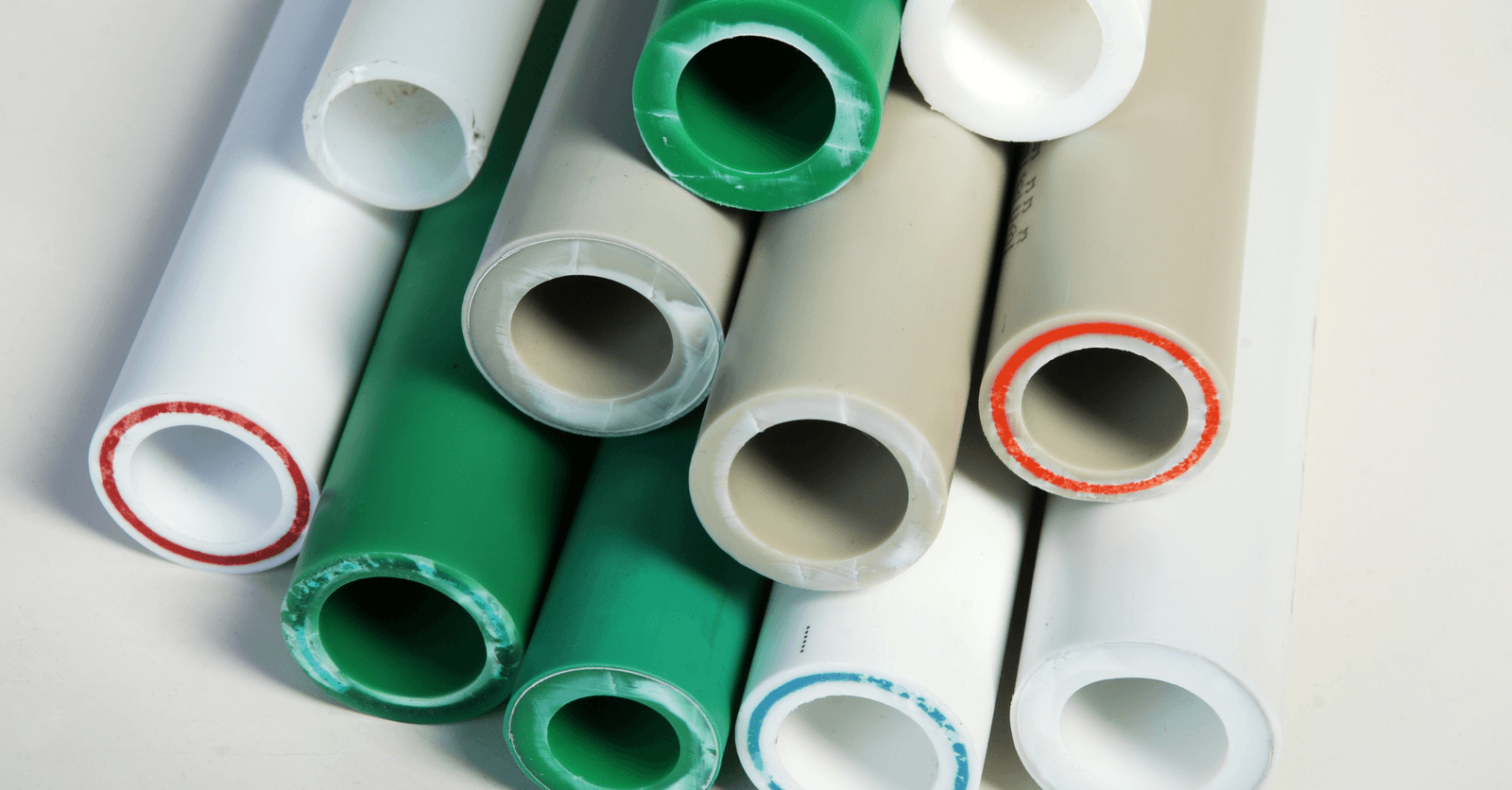

Source : Canva
Le tube multicouche compte de très nombreux avantages et très peu d’inconvénients.
Les tubes multicouches sont :
Plus résistants que les tuyaux en PVC,
3 fois plus légers que le cuivre,
Faciles à installer (installation manuelle),
Flexibles dans toutes les directions,
D’un diamètre jusqu’à 2.95 po (75 mm),
Posés sans raccords sur de longues distances,
Détectables électroniquement grâce à leur couche d’aluminium,
Formables à la main (tubes multicouches de petits diamètres) ou avec des cintreuses de tubes.
Les inconvénients des tubes multicouches sont suivants :
ils ne peuvent pas être installés dans un local présentant un fort risque d’incendie,
ils demandes des outils adaptés et une bonne expérience en circuit de chauffage,
Absence de normes entre fabricants quant aux diamètres.
Voici sous la forme d’un tableau, les 14 caractéristiques du PEX et du multicouche. Il vous permettra de choisir le matériau le plus adapté à votre projet :
PEX (polyéthylène réticulé) | Multicouche |
Reprend sa forme après cintrage | Garde la forme imposée (mémoire de forme) |
Ne convient pas au gaz | Convient au gaz |
Toujours encastré ou coulé dans la dalle | Encastré ou apparent |
Aucune soudure | Aucune soudure |
Raccordement à froid | Raccordement à froid |
Raccordement par sertissage, compression ou glissement | Raccordement par sertissage ou compression |
Vendu uniquement en rouleau | Vendu en rouleau ou en barre droite |
Disponible en bleu (eau froide) et en rouge (eau chaude) | Blanc, sauf si ajout d’une gaine de protection bleue ou rouge. |
Sensible aux UV | Résistant aux UV |
Perméable à l’oxygène sauf si muni d’une barrière anti-oxygène (tube PER BAO) | Imperméable à l’oxygène |
Risque d’encrassement, sauf si tube avec barrière anti-oxygène | Ne s’encrasse pas |
Forte dilatation | Très faible dilatation |
Très économique | Moins économique que le PER |
Durée de vie inférieure à 50 ans | Durée de vie de 50 ans |
Par conséquent, il n’existe que 2 raisons qui puissent vous amener à privilégier le PEX au multicouche :
Le coût,
Le raccordement par glissement.
Sur l’ensemble des autres caractéristiques, le multicouche est plus avantageux.

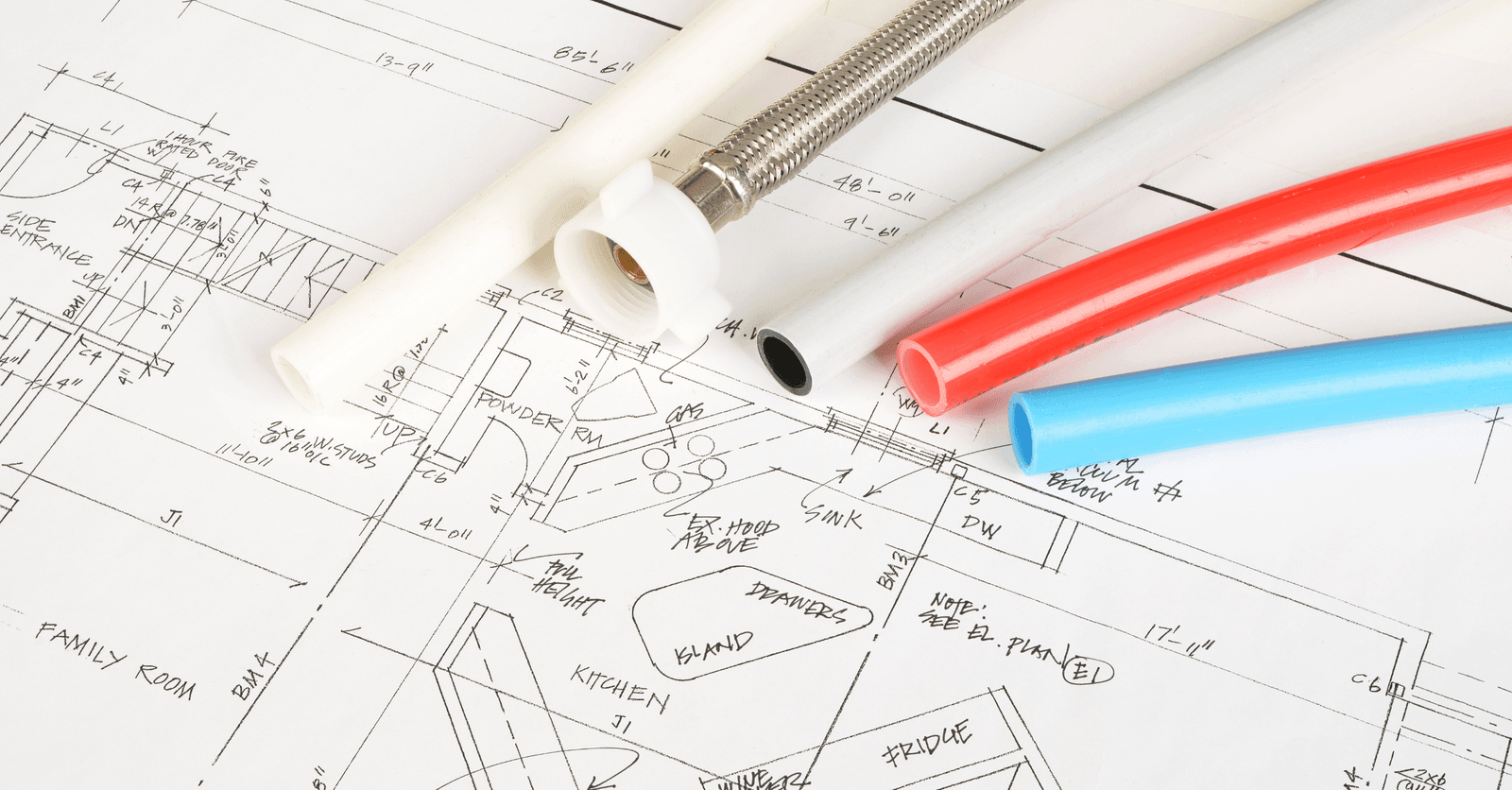

Source : Canva
25 ans pour le chauffage et 50 ans pour le sanitaire. Toutefois, la résistance d’un tuyau multicouche, comme toute tuyauterie, est directement liée à d’éventuelles fissurations et à leur vitesse de croissance.
Les ingénieurs distinguent 2 types de fissures :
Les fissures lentes,
Les fissures rapides.
Dans les 2 cas, leur vitesse de développement dépend de 3 facteurs :
La température du fluide,
Sa pression (10 bars maximum),
La longueur de la fissure.
À cela s'ajoutent d’autres caractéristiques qui peuvent limiter la résistance d’un tube multicouche, telles que :
L’effondrement élastique (engendré par une pression extérieure, également appelée pression critique de flambement),
La perte d’adhérence.

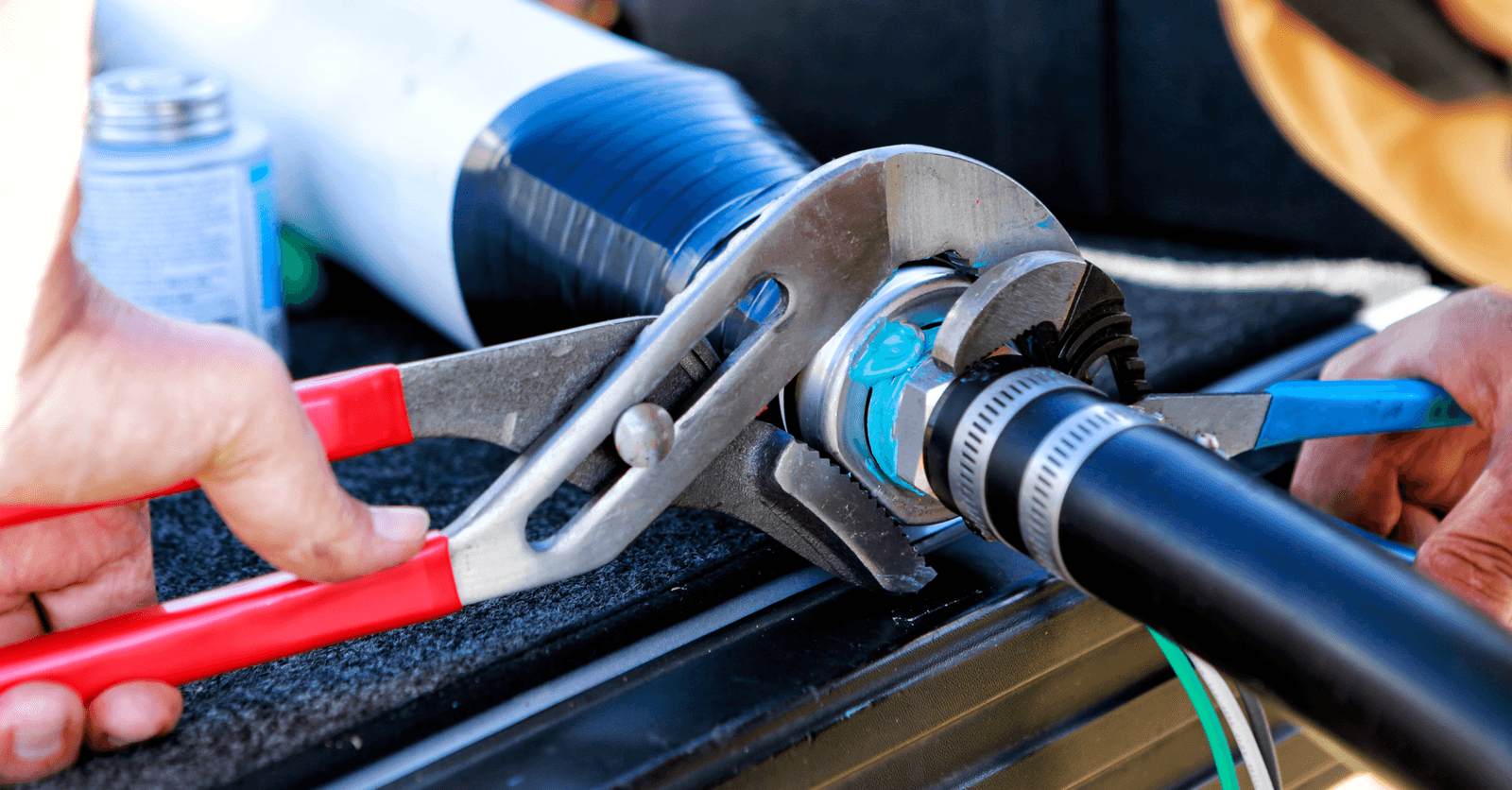

Source : Canva
La première question qui se pose est celle de savoir si votre circuit est encastré ou apparent. Cette distinction permet de choisir les bons outils, notamment les raccords.
Le raccord à sertir est celui que vous devez privilégier pour un circuit encastré. Comme nous allons le voir dans la partie consacrée au sertissage, il garantit des raccords aussi solides qu’une soudure.
Deux types de raccords s’imposent ici :
Le raccord à compression est indiqué pour des projets de petite ou de moyenne envergure. Une bague et une olive fendue sont placées au bord du tuyau à raccorder. Le raccord est alors inséré et vissé à la bague.
Le raccord automatique est parfait pour les projets d’extension ou de réparation de petite envergure. Il s’insère en butée sur le tuyau, jusqu’à ce que celui-ci soit visible par la fenêtre du raccord.
Un circuit mixte est un circuit composé de 2 matériaux distincts. Dans le cas présent, il peut par exemple s’agir d’un circuit multicouche raccordé à un circuit en PER, ou d’un circuit multicouches raccordé à un circuit en cuivre.
Dans les 2 cas, le raccord adéquat est un raccord à union mixte, également appelé raccord bi-matériaux. Pour l’installer, il suffit d’ébavurer le raccord et de le mettre en place avec une pince à sertir.
S’en suit l’écrou et l’olive (qui assure l’étanchéité), puis le tuyau en cuivre ou en PER sur lequel le raccord est vissé.
Il existe 4 principales classes de tubes multicouches :
Classe 1 : alimentation en eau chaude ne dépassant pas 60°C,
Classe 2 : alimentation en eau chaude ne dépassant pas 70°C,
Classe 4 : chauffage au sol et radiateurs basse température,
Classe 5 : radiateurs à température élevée.
Par conséquent, pensez à choisir vos tubes multicouches en fonction du circuit que vous devez réaliser.
Avant de commencer une opération de sertissage, il convient de s’assurer qu’aucune impureté ne soit présente sur les chaînes et les mâchoires de sertissage. Ces dernières doivent être adaptées aux raccords que vous mettez en place.
Les mâchoires doivent toujours être placées en butée, afin de garantir un sertissage de qualité. Une fois le sertissage réalisé, le raccordement ne peut plus être démonté, ce qui en fait une technique sûre.

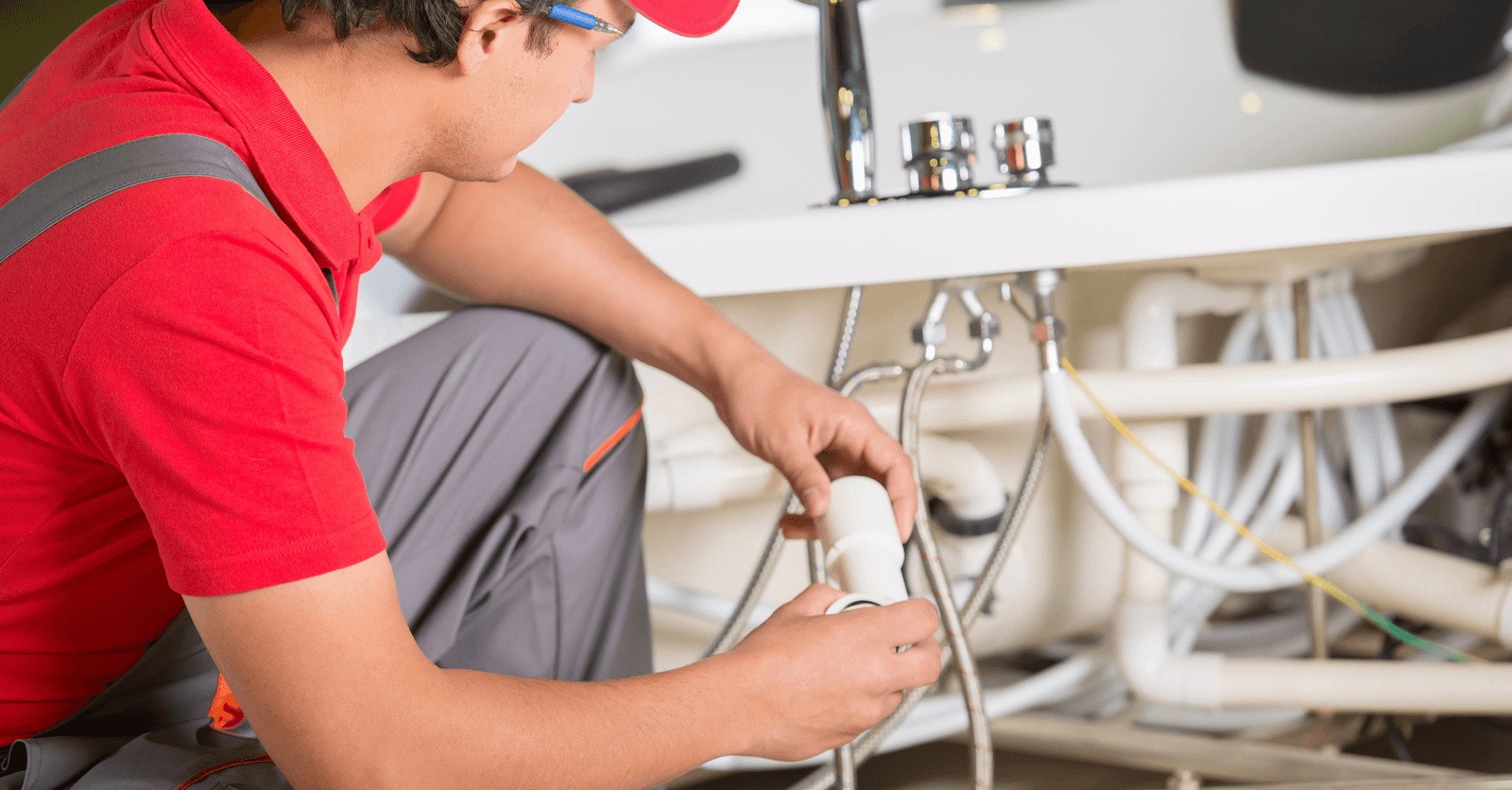

Source : Canva
14 outils peuvent être nécessaires pour réaliser un circuit en tuyau multicouche. Mais, vous n’aurez pas à tous les utiliser. Leur choix dépend de l’emplacement de votre circuit, c’est-à-dire en encastré ou en apparent.
Dans leur totalité, les outils à utiliser sont les suivants :
Pinces à sertir.
Tubes multicouches.
Crayon.
Tournevis.
Perceuse-visseuse.
Niveau à bulle.
Coupe-tube.
Marteau.
Raccord pour sortie de cloison.
Clefs plates.
Colliers à frapper.
Calibreur et ébavureur.
Mètre.
Ressort à cintrer.
Au vu de cette liste d’outils, bien que l’installation d’un circuit en tubes multicouches ne nécessite pas de soudure, elle demande quand même un certain savoir-faire.
